Câbles composites

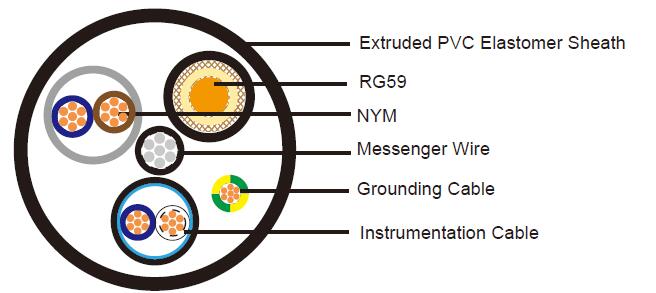

Câble coaxial RG59 + 2C0,75 câble NYM + 1P câble de mesure 18AWG + 1C câble de mise à la terre 18AWG + fil porteur non blindé avec gaine en PVC élastomère pour câble composite d'ascenseur
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie
Construction:
Câble coaxial RG59 de 75 Ohms
Conducteur : Conducteur en acier revêtu de cuivre
Isolation : Polyéthylène
Écran : Tresse en cuivre nu, couverture ≥ 85%
Gaine : Élastomère en PVC
Couleur de la gaine : Noir
2C0,75 mm² Câble NYM 500V
Conducteur : Cuivre tressé flexible
Isolation : PVC. Épaisseur 0,6 mm
Couleur de l'isolation : Bleu et marron
Gaine : Élastomère en PVC. Épaisseur 0,6 mm. Couleur grise
1P Câble de mesure 18AWG 300V
Conducteur : Cuivre tressé flexible
Isolation : XLPE. Épaisseur 0,6 mm
Couleur de l'isolation : Bleu et blanc
Écran : Tresse en cuivre nu, couverture ≥ 85%
Gaine : Élastomère en PVC. Épaisseur 0,6 mm
Couleur de la gaine : Noir
1C Câble de mise à la terre 18AWG 300V
Conducteur : Conducteur en cuivre tressé flexible
Isolation : PVC. Épaisseur 0,6 mm
Couleur de l'isolation : Vert/jaune
Fil porteur
Conducteur : Fil d'acier tressé
Isolation : PVC. Épaisseur 0,6 mm
Couleur de l'isolation : Noir
Assemblage des éléments
Gaine extérieure : Élastomère en PVC extrudé. Épaisseur 2,5 mm.
Diamètre total : Diamètre extérieur nominal 21,0 ± 2,0 mm
Couleur de la gaine : Noir. D'autres couleurs sont disponibles sur demande.
Propriétés électriques et physiques à 20°C
Câble coaxial RG59
Impédance : 75 ± 3 Ohms (@1 MHz)
Atténuation maximale : 7,5 dB/100 m @ 50 MHz
2C0,75 mm² Câble NYM
Tension de fonctionnement : 500V
Tension de test : 2000V
Résistance d'isolation : > 20 MOhmxkm
1P Câble de mesure 18AWG
Tension de fonctionnement : 300V
Tension de test : 1500V
Résistance d'isolation : ≥ 1000 MOhmxkm
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur
demande.
